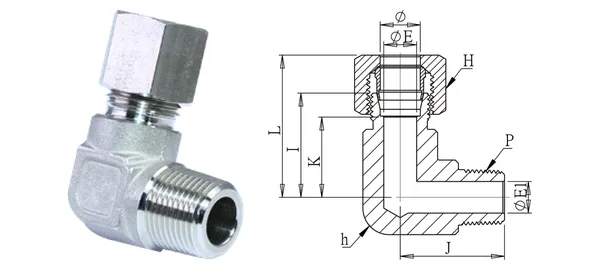

Produktfoto und Maßzeichnung (illustrativ). Maße in mm.
Winkel-Einschraubverschraubung (Baureihe L)
DG-CEL-002
Technische Daten
| Artikel-Nr. | DG-CEL-002 |
|---|---|
| Bezeichnung | Winkel-Einschraubverschraubung (Baureihe L) |
| Serien | Schneidringverschraubungen |
| Rohr-AD (mm) | 6 |
| Gewinde P (PT) | 1/4” |
| ØE (mm) | 4 |
| ØE1 (mm) | 7 |
| I (mm) | 23.2 |
| J (mm) | 24.3 |
| K (mm) | 16.2 |
| L/L1 (mm) | 33.7 |
| SW H (mm) | 14 |
| SW h (mm) | 14.5 |
| Gewindeart | PT (Standard) / NPT (-N) |
| Werkstoff | SUS304 (Schneidring SUS316) |
| Betriebsdruck | 100~250 kgf/cm² (L-Serie) |
| Betriebstemperatur | — |
