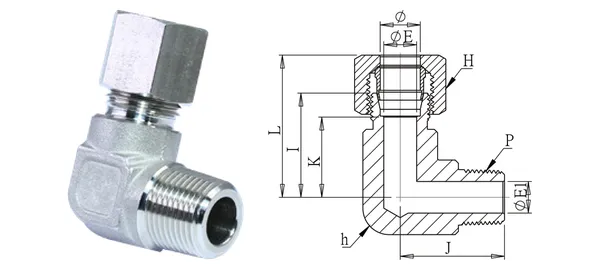

Produktfoto und Maßzeichnung (illustrativ). Maße in mm.
Winkel-Einschraubverschraubung (Baureihe L)
DG-CEL-007
Technische Daten
| Artikel-Nr. | DG-CEL-007 |
|---|---|
| Bezeichnung | Winkel-Einschraubverschraubung (Baureihe L) |
| Serien | Schneidringverschraubungen |
| Rohr-AD (mm) | 10 |
| Gewinde P (PT) | 1/2” |
| ØE (mm) | 8 |
| ØE1 (mm) | 12 |
| I (mm) | 30 |
| J (mm) | 31.7 |
| K (mm) | 23 |
| L/L1 (mm) | 40.5 |
| SW H (mm) | 19 |
| SW h (mm) | 22.7 |
| Gewindeart | PT (Standard) / NPT (-N) |
| Werkstoff | SUS304 (Schneidring SUS316) |
| Betriebsdruck | 100~250 kgf/cm² (L-Serie) |
| Betriebstemperatur | — |
Datenversion 2026-10-01. Spezifikationen vorbehaltlich Bestätigung.
