DG-CUS-005 Gerade Verbindungsverschraubung (Baureihe S)

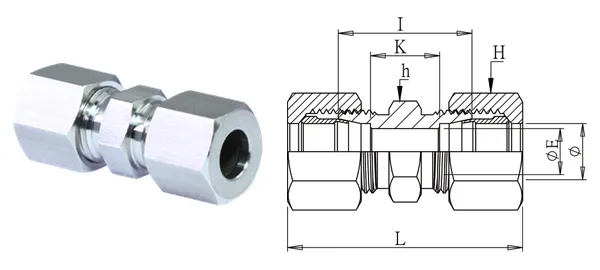

Produktfoto und Maßzeichnung (illustrativ). Maße in mm.

Rohrverschraubungen · Schneidringverschraubungen

Gerade Verbindungsverschraubung (Baureihe S)

Union (S series)

DG-CUS-005
Optionen
Bestellcode: DG-CUS-005
Anfrageliste anzeigen →

Technische Daten

Artikel-Nr.DG-CUS-005
BezeichnungGerade Verbindungsverschraubung (Baureihe S)
SerienSchneidringverschraubungen
Rohr-AD (mm)16
ØE (mm)12
I (mm)37
K (mm)20
L/L1 (mm)63
SW H (mm)30
SW h (mm)27
Gewindeart—
WerkstoffSUS304 (Schneidring SUS316)
Betriebsdruck250~400 kgf/cm² (S-Serie)
Betriebstemperatur—

Datenversion 2026-10-01. Spezifikationen vorbehaltlich Bestätigung.
