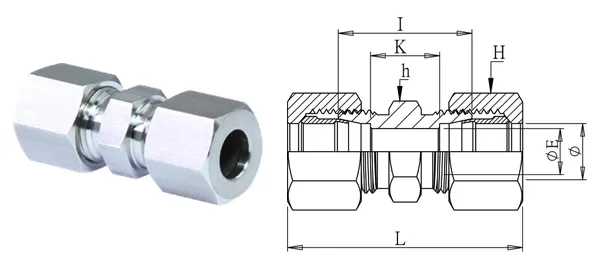

Produktfoto und Maßzeichnung (illustrativ). Maße in mm.
Gerade Verbindungsverschraubung (Baureihe S)
DG-CUS-007
Technische Daten
| Artikel-Nr. | DG-CUS-007 |
|---|---|
| Bezeichnung | Gerade Verbindungsverschraubung (Baureihe S) |
| Serien | Schneidringverschraubungen |
| Rohr-AD (mm) | 25 |
| ØE (mm) | 20 |
| I (mm) | 48 |
| K (mm) | 24 |
| L/L1 (mm) | 72.4 |
| SW H (mm) | 46 |
| SW h (mm) | 38 |
| Gewindeart | — |
| Werkstoff | SUS304 (Schneidring SUS316) |
| Betriebsdruck | 250~400 kgf/cm² (S-Serie) |
| Betriebstemperatur | — |
Datenversion 2026-10-01. Spezifikationen vorbehaltlich Bestätigung.
