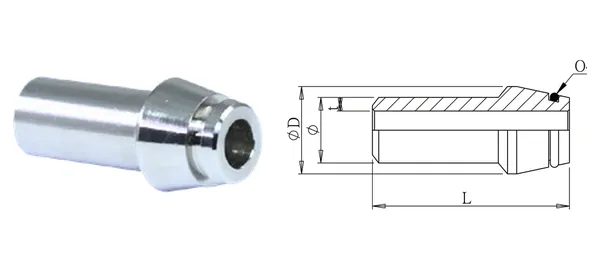

Produktfoto und Maßzeichnung (illustrativ). Maße in mm.
Stumpfschweißstutzen
DG-CWN-005
Technische Daten
| Artikel-Nr. | DG-CWN-005 |
|---|---|
| Bezeichnung | Stumpfschweißstutzen |
| Serien | Schneidringverschraubungen |
| Rohr-AD (mm) | 15 |
| ØD (mm) | 19 |
| L/L1 (mm) | 40 |
| t (mm) | 2 |
| ID × B (mm) | 12.42 x 1.78 |
| Gewindeart | — |
| Werkstoff | SUS304 (Schneidring SUS316) |
| Betriebsdruck | — |
| Betriebstemperatur | — |
| Bemerkungen | Direkt an Stahlrohr schweißbar; mit Standard-Einteilmutter an alle Einring-Rohrverschraubungen; für Schwerlast (Pressen, Schiffbau, Bergbau, Stahlwerke). O-Ring nicht enthalten — passend zu Umgebung/Temperatur montieren. |
Datenversion 2026-10-01. Spezifikationen vorbehaltlich Bestätigung.
