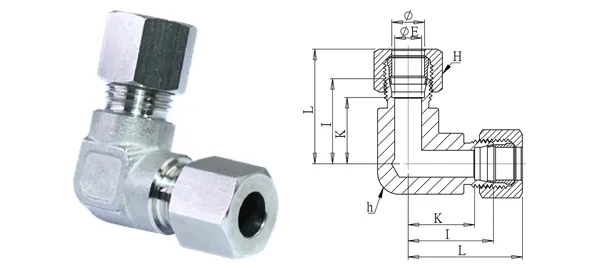

Produktfoto und Maßzeichnung (illustrativ). Maße in mm.
Winkelverschraubung (Baureihe S)
DG-CWS-003
Technische Daten
| Artikel-Nr. | DG-CWS-003 |
|---|---|
| Bezeichnung | Winkelverschraubung (Baureihe S) |
| Serien | Schneidringverschraubungen |
| Rohr-AD (mm) | 10 |
| ØE (mm) | 7 |
| I (mm) | 26.2 |
| K (mm) | 18.7 |
| L/L1 (mm) | 37.2 |
| SW H (mm) | 22 |
| SW h (mm) | 18.6 |
| Gewindeart | — |
| Werkstoff | SUS304 (Schneidring SUS316) |
| Betriebsdruck | 250~400 kgf/cm² (S-Serie) |
| Betriebstemperatur | — |
Datenversion 2026-10-01. Spezifikationen vorbehaltlich Bestätigung.
