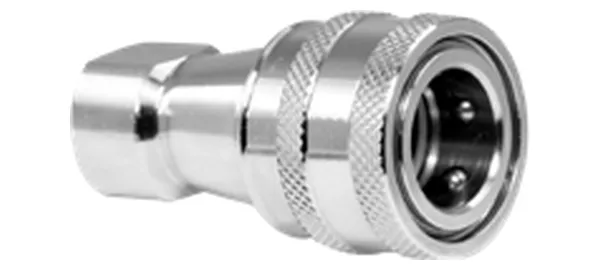

DG-DGS-004 Kupplungsdose, beidseitig absperrend

Produktfoto und Maßzeichnung (illustrativ). Maße in mm.

Schnellkupplungen · Schnellkupplungen, beidseitig absperrend

Kupplungsdose, beidseitig absperrend

Socket (Two-Way Shutoff)

DG-DGS-004

Spezifikationen vorbehaltlich Bestätigung

Optionen
Bestellcode: DG-DGS-004
Anfrageliste anzeigen →

Technische Daten

Artikel-Nr.DG-DGS-004
BezeichnungKupplungsdose, beidseitig absperrend
SerienSchnellkupplungen, beidseitig absperrend
Gewinde P (PT)1/2"
ØD (mm)45
L (mm)72
SW h (mm)29
GewindeartPT
WerkstoffSUS304 (Standard, Viton-Dichtung) / Messing (NBR-Dichtung); SUS316 auf AnfrageSpezifikationen vorbehaltlich Bestätigung
BetriebsdruckSUS304: 1/8"~3/8" 70, 1/2"~1" 45, 1-1/4"~1-1/2" 30, 2" 20 kgf/cm²; Messing: 50 / 30 / 20 / 15 kgf/cm²
Betriebstemperatur—
BemerkungenBei 3/4" unterscheiden sich Edelstahl und Messing in den Außenmaßen.

Datenversion 2026-10-01. Spezifikationen vorbehaltlich Bestätigung.
