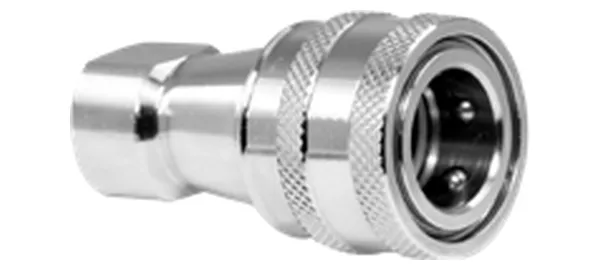

Produktfoto und Maßzeichnung (illustrativ). Maße in mm.
Kupplungsdose, beidseitig absperrend
DG-DGS-005
Spezifikationen vorbehaltlich Bestätigung
Technische Daten
| Artikel-Nr. | DG-DGS-005 |
|---|---|
| Bezeichnung | Kupplungsdose, beidseitig absperrend |
| Serien | Schnellkupplungen, beidseitig absperrend |
| Gewinde P (PT) | 3/4" |
| ØD (mm) | 55 |
| L (mm) | 88 |
| SW h (mm) | 35 |
| Gewindeart | PT |
| Werkstoff | SUS304 (Standard, Viton-Dichtung) / Messing (NBR-Dichtung); SUS316 auf AnfrageSpezifikationen vorbehaltlich Bestätigung |
| Betriebsdruck | SUS304: 1/8"~3/8" 70, 1/2"~1" 45, 1-1/4"~1-1/2" 30, 2" 20 kgf/cm²; Messing: 50 / 30 / 20 / 15 kgf/cm² |
| Betriebstemperatur | — |
| Bemerkungen | Bei 3/4" unterscheiden sich Edelstahl und Messing in den Außenmaßen. Messingwerkstoff (3/4" Messing weicht von Edelstahl ab). |
Datenversion 2026-10-01. Spezifikationen vorbehaltlich Bestätigung.
