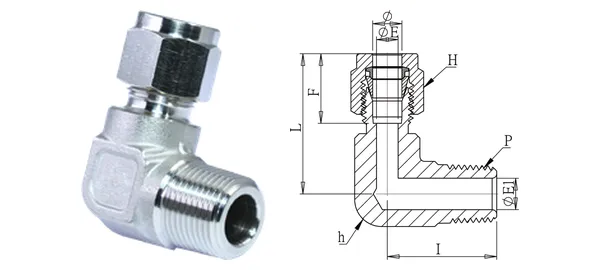

Produktfoto und Maßzeichnung (illustrativ). Maße in mm.
Winkel-Einschraubverschraubung
DG-GEM-013
Technische Daten
| Artikel-Nr. | DG-GEM-013 |
|---|---|
| Bezeichnung | Winkel-Einschraubverschraubung |
| Serien | Rohrverschraubungen |
| Rohr-AD (mm) | 10 |
| Gewinde P (PT) | 1/4" |
| ØE (mm) | 8 |
| ØE1 (mm) | 7 |
| F (mm) | 17.2 |
| I (mm) | 26.7 |
| L/L1 (mm) | 34.2 |
| SW H (mm) | 19 |
| SW h (mm) | 18.6 |
| Gewindeart | PT (Standard) / NPT (-N) |
| Werkstoff | SUS316 (laut Katalog; Bestellcode -316) |
| Betriebsdruck | 1/2"(12 mm) und darunter: 210 kgf/cm²; 3/4"(19 mm) und darüber: 100 kgf/cm² |
| Betriebstemperatur | — |
Datenversion 2026-10-01. Spezifikationen vorbehaltlich Bestätigung.
