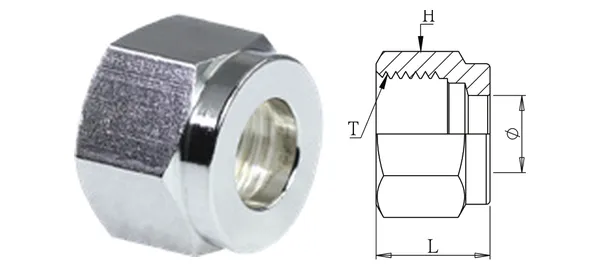

Produktfoto und Maßzeichnung (illustrativ). Maße in mm.
Überwurfmutter
DG-GNT-017
Technische Daten
| Artikel-Nr. | DG-GNT-017 |
|---|---|
| Bezeichnung | Überwurfmutter |
| Serien | Rohrverschraubungen |
| Rohr-AD (mm) | 3/8" |
| Mutterngewinde | 9/16" x 20 |
| L/L1 (mm) | 14.4 |
| SW H (mm) | 17 |
| Gewindeart | T: UN (x 20) |
| Werkstoff | SUS316 (laut Katalog; Bestellcode -316) |
| Betriebsdruck | — |
| Betriebstemperatur | — |
| Bemerkungen | Muttergewinde ist beschichtet, um Verschleiß zu verringern und Gängigkeit zu verbessern. |
Datenversion 2026-10-01. Spezifikationen vorbehaltlich Bestätigung.
