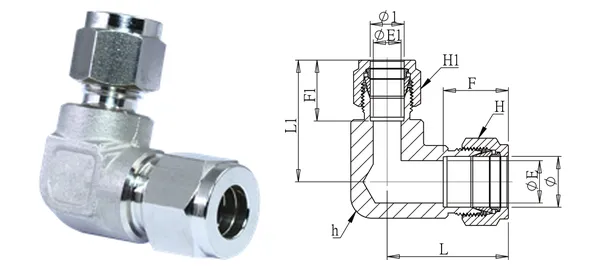

Produktfoto und Maßzeichnung (illustrativ). Maße in mm.
Reduzier-Winkelverschraubung
DG-GRE-003
Technische Daten
| Artikel-Nr. | DG-GRE-003 |
|---|---|
| Bezeichnung | Reduzier-Winkelverschraubung |
| Serien | Rohrverschraubungen |
| Rohr-AD (mm) | 3/4" |
| Rohr-AD 1 (mm) | 1/2" |
| ØE (mm) | 16 |
| ØE1 (mm) | 10.5 |
| F (mm) | 24.6 |
| F1 (mm) | 23 |
| L/L1 (mm) | 45.8 |
| SW H (mm) | 28.6 |
| SW H1 (mm) | 22 |
| SW h (mm) | 27.5 |
| Gewindeart | — |
| Werkstoff | SUS316 (laut Katalog; Bestellcode -316) |
| Betriebsdruck | 1/2"(12 mm) und darunter: 210 kgf/cm²; 3/4"(19 mm) und darüber: 100 kgf/cm² |
| Betriebstemperatur | — |
| Bemerkungen | Kein Standardlager; auf Bestellung gefertigt; nicht gelistete Größen möglich. |
Datenversion 2026-10-01. Spezifikationen vorbehaltlich Bestätigung.
