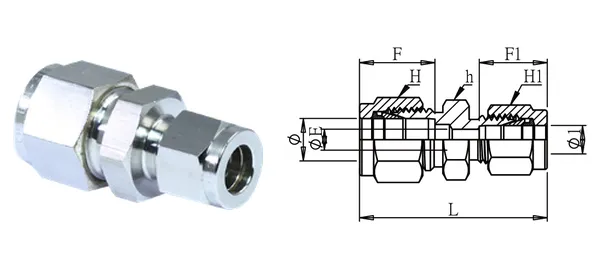

Produktfoto und Maßzeichnung (illustrativ). Maße in mm.
Reduzierverschraubung
DG-GRU-006
Technische Daten
| Artikel-Nr. | DG-GRU-006 |
|---|---|
| Bezeichnung | Reduzierverschraubung |
| Serien | Rohrverschraubungen |
| Rohr-AD (mm) | 1/2" |
| Rohr-AD 1 (mm) | 1/4" |
| ØE (mm) | 4.8 |
| F (mm) | 23 |
| F1 (mm) | 15.5 |
| L/L1 (mm) | 47.5 |
| SW H (mm) | 22 |
| SW H1 (mm) | 14 |
| SW h (mm) | 21 |
| Gewindeart | — |
| Werkstoff | SUS316 (laut Katalog; Bestellcode -316) |
| Betriebsdruck | 1/2"(12 mm) und darunter: 210 kgf/cm²; 3/4"(19 mm) und darüber: 100 kgf/cm² |
| Betriebstemperatur | — |
Datenversion 2026-10-01. Spezifikationen vorbehaltlich Bestätigung.
