DG-GSU-015 Gerade Verbindungsverschraubung

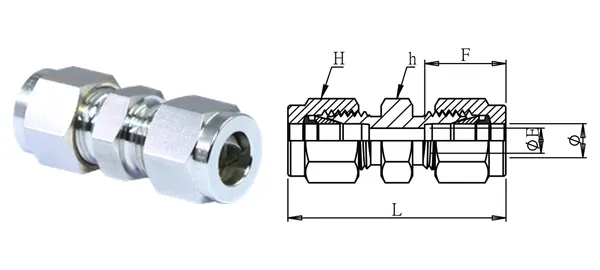

Produktfoto und Maßzeichnung (illustrativ). Maße in mm.

Rohrverschraubungen · Rohrverschraubungen

Gerade Verbindungsverschraubung

Union

DG-GSU-015
Optionen
Bestellcode: DG-GSU-015
Anfrageliste anzeigen →

Technische Daten

Artikel-Nr.DG-GSU-015
BezeichnungGerade Verbindungsverschraubung
SerienRohrverschraubungen
Rohr-AD (mm)1/4”
ØE (mm)4.8
F (mm)15.5
L/L1 (mm)41.6
SW H (mm)14
SW h (mm)14
Gewindeart—
WerkstoffSUS316 (laut Katalog; Bestellcode -316)
Betriebsdruck1/2"(12 mm) und darunter: 210 kgf/cm²; 3/4"(19 mm) und darüber: 100 kgf/cm²
Betriebstemperatur—

Datenversion 2026-10-01. Spezifikationen vorbehaltlich Bestätigung.
