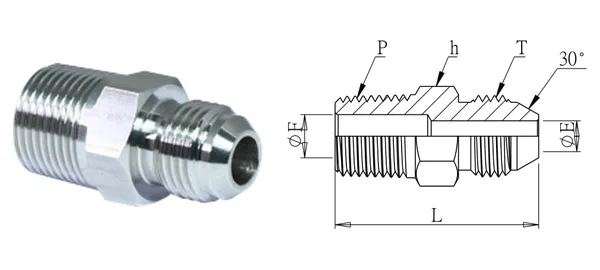

Produktfoto und Maßzeichnung (illustrativ). Maße in mm.
Gerade Einschraubverschraubung (JIS 30°-Bördel)
DG-HGM-013
Technische Daten
| Artikel-Nr. | DG-HGM-013 |
|---|---|
| Bezeichnung | Gerade Einschraubverschraubung (JIS 30°-Bördel) |
| Serien | Hydraulikverschraubungen |
| Rohr-AD (mm) | 3/4" |
| Gewinde T (G) | 3/4" |
| Gewinde P (PT) | 3/4" |
| ØE (mm) | 16 |
| ØF (mm) | 16 |
| L (mm) | 49 |
| SW h (mm) | 27 |
| Gewindeart | T: G (BSPP/PF, 30°/60°); P: PT (Standard) / NPT (-N) |
| Werkstoff | SUS304 (Standard) / SUS316 (-316) |
| Betriebsdruck | 210 kgf/cm² |
| Betriebstemperatur | — |
| Bemerkungen | Feingussausführungen auf Anfrage. |
Datenversion 2026-10-01. Spezifikationen vorbehaltlich Bestätigung.
