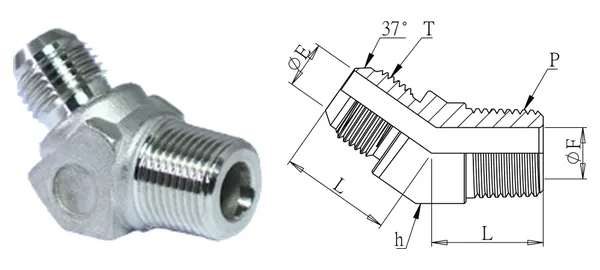

Produktfoto und Maßzeichnung (illustrativ). Maße in mm.
45°-Winkel-Einschraubverschraubung (Feinguss)
DG-HJA-002
Technische Daten
| Artikel-Nr. | DG-HJA-002 |
|---|---|
| Bezeichnung | 45°-Winkel-Einschraubverschraubung (Feinguss) |
| Serien | Hydraulikverschraubungen |
| Rohr-AD (mm) | 1/2" |
| Gewinde T (UN/UNF) | 3/4" x 16 |
| Gewinde P (PT) | 1/2" |
| ØE (mm) | 11 |
| ØF (mm) | 12 |
| L (mm) | 29 |
| SW h (mm) | 23.5 |
| Gewindeart | T: UN/UNF (JIC 37°); P: PT (Standard) / NPT (-N) |
| Werkstoff | SUS304 (Standard) / SUS316 (-316) |
| Betriebsdruck | 20 kgf/cm² (Feinguss) |
| Betriebstemperatur | — |
Datenversion 2026-10-01. Spezifikationen vorbehaltlich Bestätigung.
