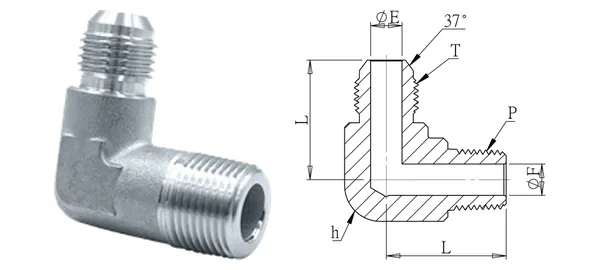

Produktfoto und Maßzeichnung (illustrativ). Maße in mm.
Winkel-Einschraubverschraubung (Feinguss)
DG-HJK-002
Technische Daten
| Artikel-Nr. | DG-HJK-002 |
|---|---|
| Bezeichnung | Winkel-Einschraubverschraubung (Feinguss) |
| Serien | Hydraulikverschraubungen |
| Rohr-AD (mm) | 3/8" |
| Gewinde T (UN/UNF) | 9/16" x 18 |
| Gewinde P (PT) | 3/8" |
| ØE (mm) | 6.5 |
| ØF (mm) | 9.7 |
| L (mm) | 31 |
| SW h (mm) | 16.5 |
| Gewindeart | T: UN/UNF (JIC 37°); P: PT (Standard) / NPT (-N) |
| Werkstoff | SUS304 (Standard) / SUS316 (-316) |
| Betriebsdruck | 20 kgf/cm² (Feinguss) |
| Betriebstemperatur | — |
Datenversion 2026-10-01. Spezifikationen vorbehaltlich Bestätigung.
