DG-HJL-002 Winkelverschraubung (JIC 37°)

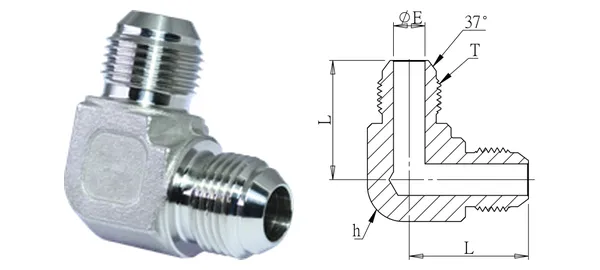

Produktfoto und Maßzeichnung (illustrativ). Maße in mm.

Hydraulikverschraubungen · Hydraulikverschraubungen

Winkelverschraubung (JIC 37°)

Union Elbow (JIC 37°)

DG-HJL-002
Optionen
Bestellcode: DG-HJL-002
Anfrageliste anzeigen →

Technische Daten

Artikel-Nr.DG-HJL-002
BezeichnungWinkelverschraubung (JIC 37°)
SerienHydraulikverschraubungen
Rohr-AD (mm)3/8"
Gewinde T (UN/UNF)9/16" x 18
ØE (mm)7
L (mm)26.5
SW h (mm)18.6
GewindeartT: UN/UNF (JIC 37°)
WerkstoffSUS304 (Standard) / SUS316 (-316)
Betriebsdruck210 kgf/cm²
Betriebstemperatur—

Datenversion 2026-10-01. Spezifikationen vorbehaltlich Bestätigung.
