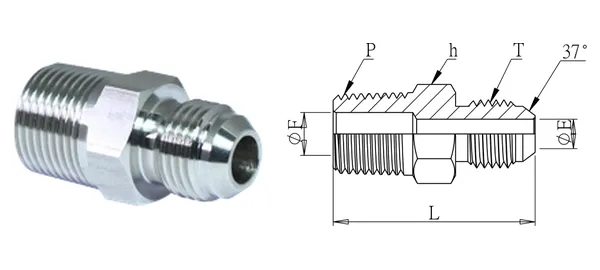

Produktfoto und Maßzeichnung (illustrativ). Maße in mm.
Gerade Einschraubverschraubung (JIC 37°)
DG-HJM-035
Technische Daten
| Artikel-Nr. | DG-HJM-035 |
|---|---|
| Bezeichnung | Gerade Einschraubverschraubung (JIC 37°) |
| Serien | Hydraulikverschraubungen |
| Rohr-AD (mm) | 1-1/2" |
| Gewinde T (UN/UNF) | 1-7/8" x 12 |
| Gewinde P (PT) | 1-1/2" |
| ØE (mm) | 32.5 |
| ØF (mm) | 32.5 |
| L (mm) | 63.5 |
| SW h (mm) | 50 |
| Gewindeart | T: UN/UNF (JIC 37°); P: PT (Standard) / NPT (-N) |
| Werkstoff | SUS304 (Standard) / SUS316 (-316) |
| Betriebsdruck | 210 kgf/cm² |
| Betriebstemperatur | — |
Datenversion 2026-10-01. Spezifikationen vorbehaltlich Bestätigung.
