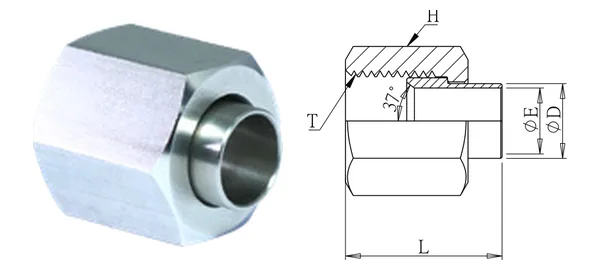

Produktfoto und Maßzeichnung (illustrativ). Maße in mm.
Überwurfmutter mit Hülse (JIC 37°)
DG-HJS-003
Technische Daten
| Artikel-Nr. | DG-HJS-003 |
|---|---|
| Bezeichnung | Überwurfmutter mit Hülse (JIC 37°) |
| Serien | Hydraulikverschraubungen |
| Rohr-AD (mm) | 1/2" |
| Gewinde T (UN/UNF) | 3/4" x 16 |
| ØE (mm) | 12.9 |
| ØD (mm) | 14.1 |
| L (mm) | 26 |
| SW H (mm) | 23 |
| Gewindeart | T: UN/UNF (JIC 37°) |
| Werkstoff | SUS304 (Standard) / SUS316 (-316) |
| Betriebsdruck | 210 kgf/cm² |
| Betriebstemperatur | — |
Datenversion 2026-10-01. Spezifikationen vorbehaltlich Bestätigung.
