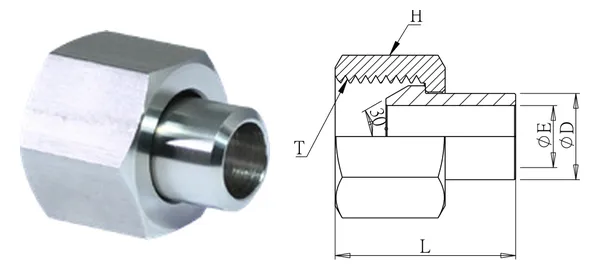

Produktfoto und Maßzeichnung (illustrativ). Maße in mm.
Schweißstutzen mit Überwurfmutter (30°)
DG-HVB-005
Technische Daten
| Artikel-Nr. | DG-HVB-005 |
|---|---|
| Bezeichnung | Schweißstutzen mit Überwurfmutter (30°) |
| Serien | Hydraulikverschraubungen |
| Rohr-AD (mm) | 1" |
| Gewinde T (G) | 1" |
| ØE (mm) | 20 |
| ØD (mm) | 26.5 |
| L (mm) | 46 |
| SW H (mm) | 38 |
| Gewindeart | T: G (BSPP/PF, 30°/60°) |
| Werkstoff | SUS304 (Standard) / SUS316 (-316) |
| Betriebsdruck | 210 kgf/cm² |
| Betriebstemperatur | — |
Datenversion 2026-10-01. Spezifikationen vorbehaltlich Bestätigung.
