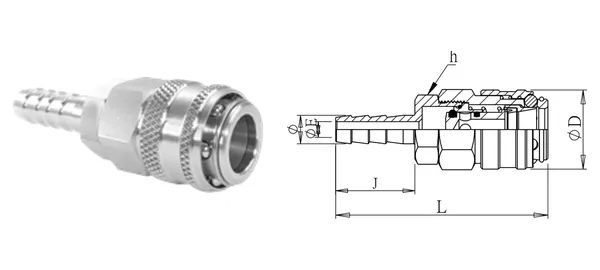

Produktfoto und Maßzeichnung (illustrativ). Maße in mm.
Kupplungsdose mit Schlauchtülle (Einhandbedienung)
DG-OOH-002
Spezifikationen vorbehaltlich Bestätigung
Technische Daten
| Artikel-Nr. | DG-OOH-002 |
|---|---|
| Bezeichnung | Kupplungsdose mit Schlauchtülle (Einhandbedienung) |
| Serien | Schnellkupplungen, einseitig absperrend |
| Schlauch-ID (mm) | 3/8" |
| ØE (mm) | 7.5 |
| ØD (mm) | 25 |
| Ø (mm) | 10.9 |
| J (mm) | 30.5 |
| L (mm) | 72.5 |
| SW h (mm) | 19 |
| Gewindeart | — (Schlauchtülle) |
| Werkstoff | SUS304 / SUS316 / Stahl (Standard SUS304; SUS316 mit -316 bestellen; Kohlenstoffstahl auf Anfrage)Spezifikationen vorbehaltlich Bestätigung |
| Betriebsdruck | 15 kgf/cm² |
| Betriebstemperatur | Abhängig von der Dichtung: NBR -20℃~+80℃; Viton -25℃~+180℃ |
Datenversion 2026-10-01. Spezifikationen vorbehaltlich Bestätigung.
