DG-OPF-007 Stecker mit Innengewinde

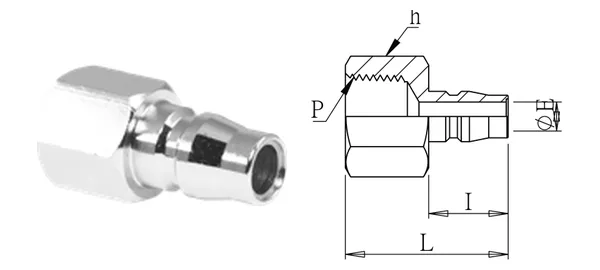

Produktfoto und Maßzeichnung (illustrativ). Maße in mm.

Schnellkupplungen · Schnellkupplungen, einseitig absperrend

Stecker mit Innengewinde

Female Plug

DG-OPF-007

Spezifikationen vorbehaltlich Bestätigung

Optionen
Bestellcode: DG-OPF-007
Anfrageliste anzeigen →

Technische Daten

Artikel-Nr.DG-OPF-007
BezeichnungStecker mit Innengewinde
SerienSchnellkupplungen, einseitig absperrend
Gewinde P (PT)1"
ØE (mm)17
I (mm)31
L (mm)57
SW h (mm)38
GewindeartPT
WerkstoffSUS304 / SUS316 / Stahl (Standard SUS304; SUS316 mit -316 bestellen; Kohlenstoffstahl auf Anfrage)Spezifikationen vorbehaltlich Bestätigung
Betriebsdruck15 kgf/cm²
BetriebstemperaturAbhängig von der Dichtung: NBR -20℃~+80℃; Viton -25℃~+180℃
BemerkungenKompatibel mit Einwege-Absperr-Kupplungsdosen unterschiedlicher Werkstoffe.

Datenversion 2026-10-01. Spezifikationen vorbehaltlich Bestätigung.
