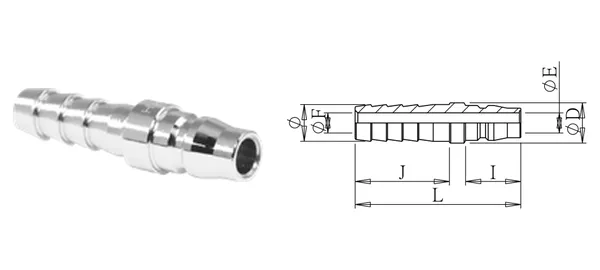

Produktfoto und Maßzeichnung (illustrativ). Maße in mm.
Stecker mit Schlauchtülle
DG-OPH-005
Spezifikationen vorbehaltlich Bestätigung
Technische Daten
| Artikel-Nr. | DG-OPH-005 |
|---|---|
| Bezeichnung | Stecker mit Schlauchtülle |
| Serien | Schnellkupplungen, einseitig absperrend |
| Schlauch-ID (mm) | 1/2" |
| ØE (mm) | 13 |
| ØF (mm) | 9 |
| ØD (mm) | 22 |
| Ø (mm) | 13.7 |
| I (mm) | 24 |
| J (mm) | 35 |
| L (mm) | 66 |
| Gewindeart | — (Schlauchtülle) |
| Werkstoff | SUS304 / SUS316 / Stahl (Standard SUS304; SUS316 mit -316 bestellen; Kohlenstoffstahl auf Anfrage)Spezifikationen vorbehaltlich Bestätigung |
| Betriebsdruck | 15 kgf/cm² |
| Betriebstemperatur | Abhängig von der Dichtung: NBR -20℃~+80℃; Viton -25℃~+180℃ |
| Bemerkungen | Kompatibel mit Einwege-Absperr-Kupplungsdosen unterschiedlicher Werkstoffe. |
Datenversion 2026-10-01. Spezifikationen vorbehaltlich Bestätigung.
