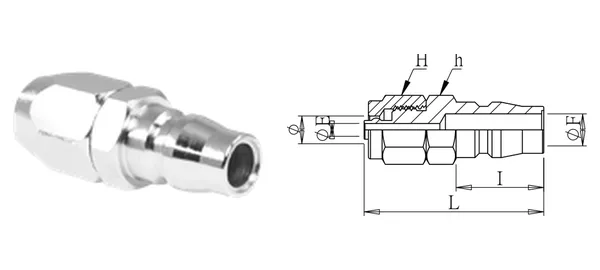

Produktfoto und Maßzeichnung (illustrativ). Maße in mm.
Stecker für PU-Schlauch
DG-OPU-004
Spezifikationen vorbehaltlich Bestätigung
Technische Daten
| Artikel-Nr. | DG-OPU-004 |
|---|---|
| Bezeichnung | Stecker für PU-Schlauch |
| Serien | Schnellkupplungen, einseitig absperrend |
| Rohr-AD (mm) | 12 |
| ØE (mm) | 7 |
| ØF (mm) | 7.5 |
| I (mm) | 20.5 |
| L (mm) | 43.5 |
| SW H (mm) | 19 |
| SW h (mm) | 17 |
| Gewindeart | — (Schnellverschraubung) |
| Werkstoff | SUS304 / SUS316 / Stahl (Standard SUS304; SUS316 mit -316 bestellen; Kohlenstoffstahl auf Anfrage)Spezifikationen vorbehaltlich Bestätigung |
| Betriebsdruck | 15 kgf/cm² |
| Betriebstemperatur | Abhängig von der Dichtung: NBR -20℃~+80℃; Viton -25℃~+180℃ |
| Bemerkungen | Kompatibel mit Einwege-Absperr-Kupplungsdosen unterschiedlicher Werkstoffe. |
Datenversion 2026-10-01. Spezifikationen vorbehaltlich Bestätigung.
