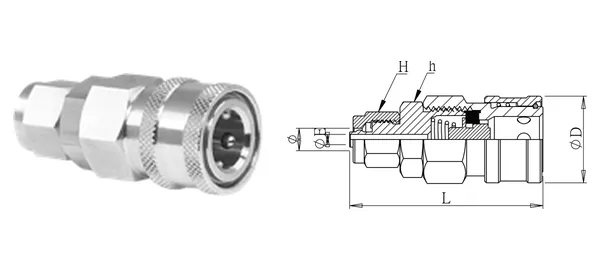

Produktfoto und Maßzeichnung (illustrativ). Maße in mm.
Kupplungsdose für PU-Schlauch (Standardausführung)
DG-OSU-003
Technische Daten
| Artikel-Nr. | DG-OSU-003 |
|---|---|
| Bezeichnung | Kupplungsdose für PU-Schlauch (Standardausführung) |
| Serien | Schnellkupplungen, einseitig absperrend |
| Rohr-AD (mm) | 10 |
| ØE (mm) | 5.5 |
| ØD (mm) | 25 |
| L (mm) | 56.7 |
| SW H (mm) | 17 |
| SW h (mm) | 19 |
| Gewindeart | — (Schnellverschraubung) |
| Werkstoff | SUS304 (Standard) / SUS316 (-316) |
| Betriebsdruck | 15 kgf/cm² |
| Betriebstemperatur | Abhängig von der Dichtung: NBR -20℃~+80℃; Viton -25℃~+180℃ |
Datenversion 2026-10-01. Spezifikationen vorbehaltlich Bestätigung.
