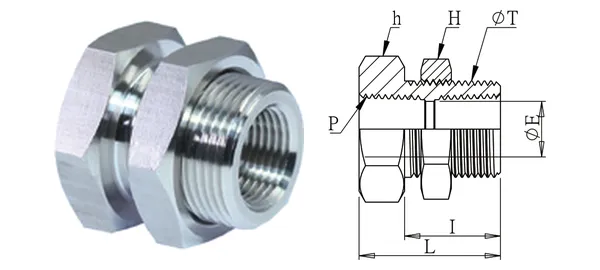

Produktfoto und Maßzeichnung (illustrativ). Maße in mm.
Schottmuffe mit beidseitigem Innengewinde
DG-PBC-005
Technische Daten
| Artikel-Nr. | DG-PBC-005 |
|---|---|
| Bezeichnung | Schottmuffe mit beidseitigem Innengewinde |
| Serien | Rohrfittings |
| Gewinde P (PT) | 3/4" |
| Schottbohrung (mm) | 36.5 |
| ØE (mm) | 22 |
| I (mm) | 32 |
| L (mm) | 41 |
| SW H (mm) | 41 |
| SW h (mm) | 41 |
| Gewindeart | PT (Standard) / NPT (-N) |
| Werkstoff | SUS304 (Standard) / SUS316 (-316) |
| Betriebsdruck | 210 kgf/cm² |
| Betriebstemperatur | — |
Datenversion 2026-10-01. Spezifikationen vorbehaltlich Bestätigung.
