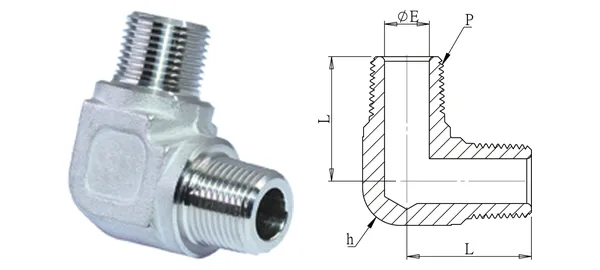

Produktfoto und Maßzeichnung (illustrativ). Maße in mm.
Winkel-Einschraubverschraubung
DG-PME-009
Technische Daten
| Artikel-Nr. | DG-PME-009 |
|---|---|
| Bezeichnung | Winkel-Einschraubverschraubung |
| Serien | Rohrfittings |
| Gewinde P (PT) | 2" |
| ØE (mm) | 43*46.5 |
| L (mm) | 70.5 |
| SW h (mm) | 65.5 |
| Gewindeart | PT (Standard) / NPT (-N) |
| Werkstoff | SUS304 (Standard) / SUS316 (-316) |
| Betriebsdruck | 210 kgf/cm² (Feingussteile: 20 kgf/cm²) |
| Betriebstemperatur | — |
| Bemerkungen | Kein Standardlager; auf Bestellung; Feingussteile Betriebsdruck 20 kgf/cm². |
Datenversion 2026-10-01. Spezifikationen vorbehaltlich Bestätigung.
