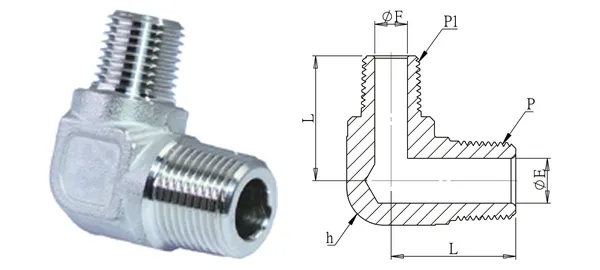

Produktfoto und Maßzeichnung (illustrativ). Maße in mm.
Reduzierwinkel mit Außengewinde
DG-PRE-004
Technische Daten
| Artikel-Nr. | DG-PRE-004 |
|---|---|
| Bezeichnung | Reduzierwinkel mit Außengewinde |
| Serien | Rohrfittings |
| Gewinde P (PT) | 1/2" |
| Gewinde P1 (PT) | 3/8" |
| ØE (mm) | 9.6 |
| ØF (mm) | 12 |
| L (mm) | 31.7 |
| SW h (mm) | 22.7 |
| Gewindeart | PT (Standard) / NPT (-N) |
| Werkstoff | SUS304 (Standard) / SUS316 (-316) |
| Betriebsdruck | 210 kgf/cm² |
| Betriebstemperatur | — |
Datenversion 2026-10-01. Spezifikationen vorbehaltlich Bestätigung.
