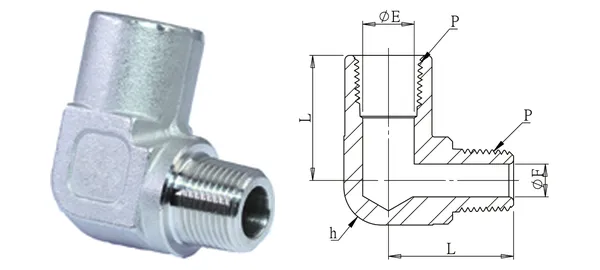

Produktfoto und Maßzeichnung (illustrativ). Maße in mm.
Winkel mit Innen-/Außengewinde
DG-PSE-002
Technische Daten
| Artikel-Nr. | DG-PSE-002 |
|---|---|
| Bezeichnung | Winkel mit Innen-/Außengewinde |
| Serien | Rohrfittings |
| Gewinde P (PT) | 1/4" |
| ØE (mm) | 11 |
| ØF (mm) | 7 |
| L (mm) | 31.7 |
| SW h (mm) | 22.7 |
| Gewindeart | PT (Standard) / NPT (-N) |
| Werkstoff | SUS304 (Standard) / SUS316 (-316) |
| Betriebsdruck | 210 kgf/cm² |
| Betriebstemperatur | — |
Datenversion 2026-10-01. Spezifikationen vorbehaltlich Bestätigung.
