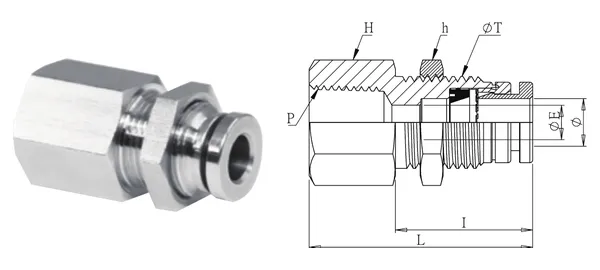

Produktfoto und Maßzeichnung (illustrativ). Maße in mm.
Schottverschraubung mit Innengewinde
DG-QBF-002
Technische Daten
| Artikel-Nr. | DG-QBF-002 |
|---|---|
| Bezeichnung | Schottverschraubung mit Innengewinde |
| Serien | Steckverschraubungen |
| Rohr-AD (mm) | 8 |
| Gewindegröße | 1/4" |
| Schottbohrung (mm) | 16.5 |
| ØE (mm) | 6 |
| I (mm) | 23.85 |
| L (mm) | 38.85 |
| SW H (mm) | 19 |
| SW h (mm) | 19 |
| Gewindeart | PT (Standard) / NPT optional |
| Werkstoff | Gehäuse SUS304 (Standard) / SUS316 optional; Dichtung NBR (Viton optional) |
| Betriebsdruck | 7~10 kgf/cm²* |
| Betriebstemperatur | -20℃~80℃* |
| Bemerkungen | Kein Standardlager; auf Bestellung gefertigt; nicht gelistete Größen möglich. |
Datenversion 2026-10-01. Spezifikationen vorbehaltlich Bestätigung.
