DG-QBH-004 Gerade Schott-Verbindungsverschraubung

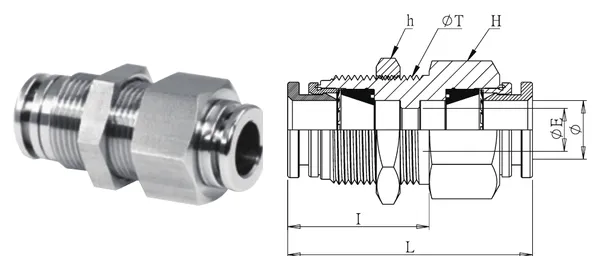

Produktfoto und Maßzeichnung (illustrativ). Maße in mm.

Pneumatikverschraubungen · Steckverschraubungen

Gerade Schott-Verbindungsverschraubung

Bulkhead Union

DG-QBH-004
Optionen
Bestellcode: DG-QBH-004
Anfrageliste anzeigen →

Technische Daten

Artikel-Nr.DG-QBH-004
BezeichnungGerade Schott-Verbindungsverschraubung
SerienSteckverschraubungen
Rohr-AD (mm)12
Schottbohrung (mm)22.6
ØE (mm)9
I (mm)29.7
L (mm)51.4
SW H (mm)25
SW h (mm)27
WerkstoffGehäuse SUS304 (Standard) / SUS316 optional; Dichtung NBR (Viton optional)
Betriebsdruck7~10 kgf/cm²*
Betriebstemperatur-20℃~80℃*

Datenversion 2026-10-01. Spezifikationen vorbehaltlich Bestätigung.
