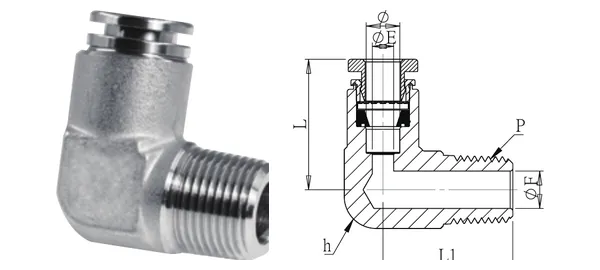

Produktfoto und Maßzeichnung (illustrativ). Maße in mm.
Winkel-Einschraubverschraubung
DG-QEM-001
Technische Daten
| Artikel-Nr. | DG-QEM-001 |
|---|---|
| Bezeichnung | Winkel-Einschraubverschraubung |
| Serien | Steckverschraubungen |
| Rohr-AD (mm) | 4 |
| Gewindegröße | 1/8" |
| ØE (mm) | 2.6 |
| ØF (mm) | 4.8 |
| L (mm) | 21.15 |
| L1 (mm) | 24.3 |
| SW h (mm) | 14.5 |
| Gewindeart | PT (Standard) / NPT optional |
| Werkstoff | Gehäuse SUS304 (Standard) / SUS316 optional; Dichtung NBR (Viton optional) |
| Betriebsdruck | 7~10 kgf/cm²* |
| Betriebstemperatur | -20℃~80℃* |
Datenversion 2026-10-01. Spezifikationen vorbehaltlich Bestätigung.
