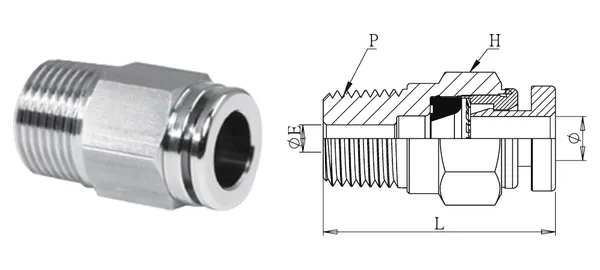

Produktfoto und Maßzeichnung (illustrativ). Maße in mm.
Gerade Einschraubverschraubung
DG-QSM-015
Technische Daten
| Artikel-Nr. | DG-QSM-015 |
|---|---|
| Bezeichnung | Gerade Einschraubverschraubung |
| Serien | Steckverschraubungen |
| Rohr-AD (mm) | 12 |
| Gewindegröße | 1/8" |
| ØE (mm) | 5 |
| L (mm) | 35.2 |
| SW H (mm) | 22 |
| Gewindeart | PT (Standard) / NPT optional |
| Werkstoff | Gehäuse SUS304 (Standard) / SUS316 optional; Dichtung NBR (Viton optional) |
| Betriebsdruck | 7~10 kgf/cm²* |
| Betriebstemperatur | -20℃~80℃* |
Datenversion 2026-10-01. Spezifikationen vorbehaltlich Bestätigung.
