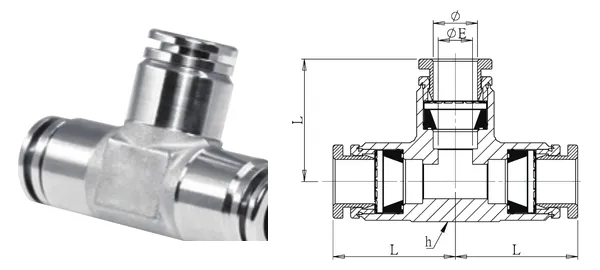

Produktfoto und Maßzeichnung (illustrativ). Maße in mm.
T-Verschraubung
DG-QTU-002
Technische Daten
| Artikel-Nr. | DG-QTU-002 |
|---|---|
| Bezeichnung | T-Verschraubung |
| Serien | Steckverschraubungen |
| Rohr-AD (mm) | 6 |
| ØE (mm) | 4 |
| L (mm) | 27.75 |
| SW h (mm) | 14.5 |
| Werkstoff | Gehäuse SUS304 (Standard) / SUS316 optional; Dichtung NBR (Viton optional) |
| Betriebsdruck | 7~10 kgf/cm²* |
| Betriebstemperatur | -20℃~80℃* |
Datenversion 2026-10-01. Spezifikationen vorbehaltlich Bestätigung.
