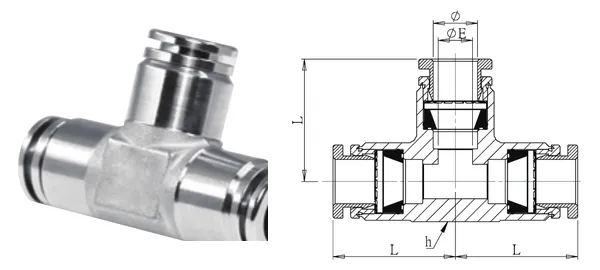

Produktfoto und Maßzeichnung (illustrativ). Maße in mm.
T-Verschraubung
DG-QTU-004
Technische Daten
| Artikel-Nr. | DG-QTU-004 |
|---|---|
| Bezeichnung | T-Verschraubung |
| Serien | Steckverschraubungen |
| Rohr-AD (mm) | 10 |
| ØE (mm) | 8 |
| L (mm) | 28.45 |
| SW h (mm) | 18.6 |
| Werkstoff | Gehäuse SUS304 (Standard) / SUS316 optional; Dichtung NBR (Viton optional) |
| Betriebsdruck | 7~10 kgf/cm²* |
| Betriebstemperatur | -20℃~80℃* |
Datenversion 2026-10-01. Spezifikationen vorbehaltlich Bestätigung.
