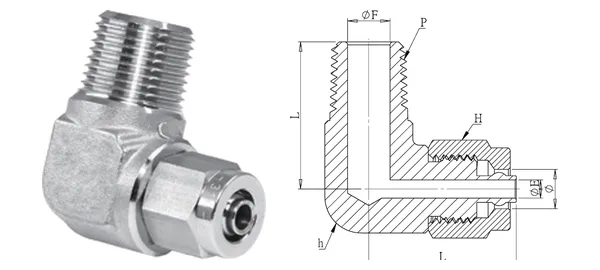

Produktfoto und Maßzeichnung (illustrativ). Maße in mm.
Winkel-Einschraubverschraubung
DG-REM-031
Technische Daten
| Artikel-Nr. | DG-REM-031 |
|---|---|
| Bezeichnung | Winkel-Einschraubverschraubung |
| Serien | Pneumatik-Schnellverschraubungen |
| Rohr-AD (mm) | 1/2" |
| Gewindegröße | 3/8" |
| ØE (mm) | 7 |
| ØF (mm) | 9.6 |
| L (mm) | 30.3 |
| SW H (mm) | 19 |
| SW h (mm) | 16.5 |
| Gewindeart | PT (Standard) / NPT optional |
| Werkstoff | Gehäuse SUS304 (Standard) / SUS316 optional |
| Betriebsdruck | 20 kgf/cm²* |
| Betriebstemperatur | -20℃~80℃* |
Datenversion 2026-10-01. Spezifikationen vorbehaltlich Bestätigung.
