DG-REU-002 Winkelverschraubung

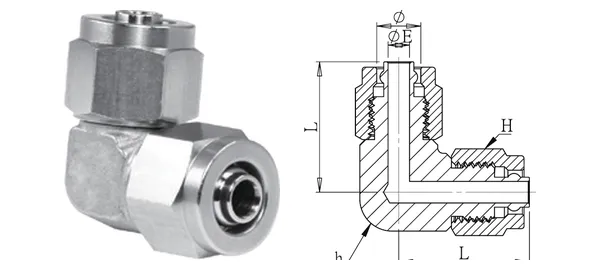

Produktfoto und Maßzeichnung (illustrativ). Maße in mm.

Pneumatikverschraubungen · Pneumatik-Schnellverschraubungen

Winkelverschraubung

Union Elbow

DG-REU-002
Optionen
Bestellcode: DG-REU-002
Anfrageliste anzeigen →

Technische Daten

Artikel-Nr.DG-REU-002
BezeichnungWinkelverschraubung
SerienPneumatik-Schnellverschraubungen
Rohr-AD (mm)6
ØE (mm)3
L (mm)24.3
SW H (mm)14
SW h (mm)14.5
WerkstoffGehäuse SUS304 (Standard) / SUS316 optional
Betriebsdruck20 kgf/cm²*
Betriebstemperatur-20℃~80℃*

Datenversion 2026-10-01. Spezifikationen vorbehaltlich Bestätigung.
