DG-REU-008 Winkelverschraubung

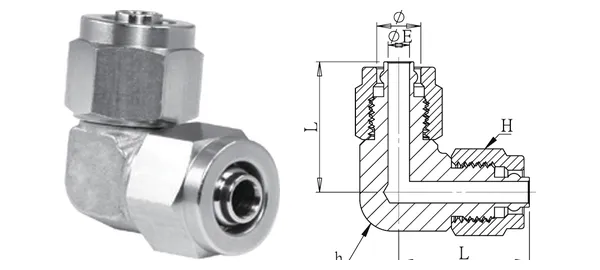

Produktfoto und Maßzeichnung (illustrativ). Maße in mm.

Pneumatikverschraubungen · Pneumatik-Schnellverschraubungen

Winkelverschraubung

Union Elbow

DG-REU-008
Optionen
Bestellcode: DG-REU-008
Anfrageliste anzeigen →

Technische Daten

Artikel-Nr.DG-REU-008
BezeichnungWinkelverschraubung
SerienPneumatik-Schnellverschraubungen
Rohr-AD (mm)1/2"
ØE (mm)7
L (mm)26.7
SW H (mm)19
SW h (mm)18.6
WerkstoffGehäuse SUS304 (Standard) / SUS316 optional
Betriebsdruck20 kgf/cm²*
Betriebstemperatur-20℃~80℃*

Datenversion 2026-10-01. Spezifikationen vorbehaltlich Bestätigung.
