DG-RSM-005 Gerade Einschraubverschraubung

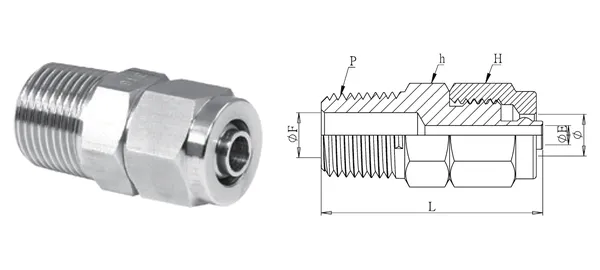

Produktfoto und Maßzeichnung (illustrativ). Maße in mm.

Pneumatikverschraubungen · Pneumatik-Schnellverschraubungen

Gerade Einschraubverschraubung

Male Connector

DG-RSM-005
Optionen
Bestellcode: DG-RSM-005
Anfrageliste anzeigen →

Technische Daten

Artikel-Nr.DG-RSM-005
BezeichnungGerade Einschraubverschraubung
SerienPneumatik-Schnellverschraubungen
Rohr-AD (mm)6
Gewindegröße3/8"
ØE (mm)3
ØF (mm)9.6
L (mm)35.5
SW H (mm)14
SW h (mm)17
GewindeartPT (Standard) / NPT optional
WerkstoffGehäuse SUS304 (Standard) / SUS316 optional
Betriebsdruck20 kgf/cm²*
Betriebstemperatur-20℃~80℃*

Datenversion 2026-10-01. Spezifikationen vorbehaltlich Bestätigung.
