DG-RSM-015 Gerade Einschraubverschraubung

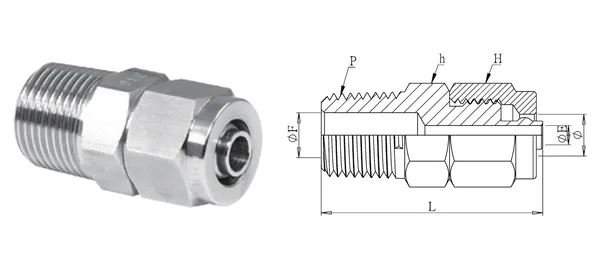

Produktfoto und Maßzeichnung (illustrativ). Maße in mm.

Pneumatikverschraubungen · Pneumatik-Schnellverschraubungen

Gerade Einschraubverschraubung

Male Connector

DG-RSM-015
Optionen
Bestellcode: DG-RSM-015
Anfrageliste anzeigen →

Technische Daten

Artikel-Nr.DG-RSM-015
BezeichnungGerade Einschraubverschraubung
SerienPneumatik-Schnellverschraubungen
Rohr-AD (mm)10
Gewindegröße3/4"
ØE (mm)5.5
ØF (mm)16
L (mm)44
SW H (mm)17
SW h (mm)27
GewindeartPT (Standard) / NPT optional
WerkstoffGehäuse SUS304 (Standard) / SUS316 optional
Betriebsdruck20 kgf/cm²*
Betriebstemperatur-20℃~80℃*

Datenversion 2026-10-01. Spezifikationen vorbehaltlich Bestätigung.
