DG-RSU-001 Gerade Verbindungsverschraubung

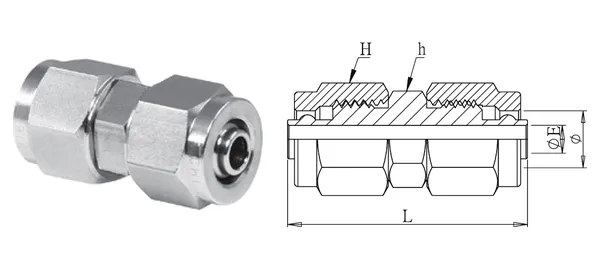

Produktfoto und Maßzeichnung (illustrativ). Maße in mm.

Pneumatikverschraubungen · Pneumatik-Schnellverschraubungen

Gerade Verbindungsverschraubung

Union

DG-RSU-001
Optionen
Bestellcode: DG-RSU-001
Anfrageliste anzeigen →

Technische Daten

Artikel-Nr.DG-RSU-001
BezeichnungGerade Verbindungsverschraubung
SerienPneumatik-Schnellverschraubungen
Rohr-AD (mm)4
ØE (mm)1.5
L (mm)31
SW H (mm)11
SW h (mm)11
WerkstoffGehäuse SUS304 (Standard) / SUS316 optional
Betriebsdruck20 kgf/cm²*
Betriebstemperatur-20℃~80℃*

Datenversion 2026-10-01. Spezifikationen vorbehaltlich Bestätigung.
