DG-UPH-002 Stecker mit Schlauchtülle (Durchgang)

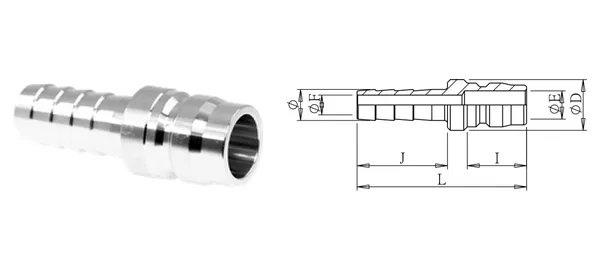

Produktfoto und Maßzeichnung (illustrativ). Maße in mm.

Schnellkupplungen · Durchgangs-Schnellkupplungen

Stecker mit Schlauchtülle (Durchgang)

Hose Plug (Straight Through)

DG-UPH-002

Spezifikationen vorbehaltlich Bestätigung

Optionen
Bestellcode: DG-UPH-002
Anfrageliste anzeigen →

Technische Daten

Artikel-Nr.DG-UPH-002
BezeichnungStecker mit Schlauchtülle (Durchgang)
SerienDurchgangs-Schnellkupplungen
Schlauch-ID (mm)1"
ØE (mm)26
ØF (mm)19
ØD (mm)40
Ø (mm)27
I (mm)36
J (mm)57
L (mm)105
Gewindeart— (Schlauchtülle)
WerkstoffSUS304 (Standard) / Messing; Dichtung NBR; SUS316 auf AnfrageSpezifikationen vorbehaltlich Bestätigung
Betriebsdruck3/4"~1": SUS 45 / Messing 30 kgf/cm²
BetriebstemperaturNBR -20℃~+80℃

Datenversion 2026-10-01. Spezifikationen vorbehaltlich Bestätigung.
