DG-USF-002 Kupplungsdose mit Innengewinde (Durchgang)

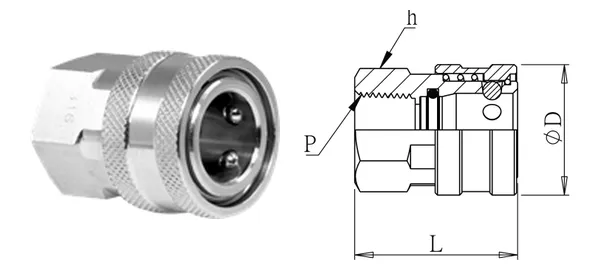

Produktfoto und Maßzeichnung (illustrativ). Maße in mm.

Schnellkupplungen · Durchgangs-Schnellkupplungen

Kupplungsdose mit Innengewinde (Durchgang)

Female Socket (Straight Through)

DG-USF-002

Spezifikationen vorbehaltlich Bestätigung

Optionen
Bestellcode: DG-USF-002
Anfrageliste anzeigen →

Technische Daten

Artikel-Nr.DG-USF-002
BezeichnungKupplungsdose mit Innengewinde (Durchgang)
SerienDurchgangs-Schnellkupplungen
Gewinde P (PT)3/8"
ØD (mm)28
L (mm)35
SW h (mm)23
GewindeartPT
WerkstoffSUS304 (Standard) / Messing; Dichtung NBR; SUS316 auf AnfrageSpezifikationen vorbehaltlich Bestätigung
Betriebsdruck1/4"~1/2": SUS 70 / Messing 50 kgf/cm²; 3/4"~1": SUS 45 / Messing 30 kgf/cm²
BetriebstemperaturNBR -20℃~+80℃

Datenversion 2026-10-01. Spezifikationen vorbehaltlich Bestätigung.
