DG-USH-001 Kupplungsdose mit Schlauchtülle (Durchgang)

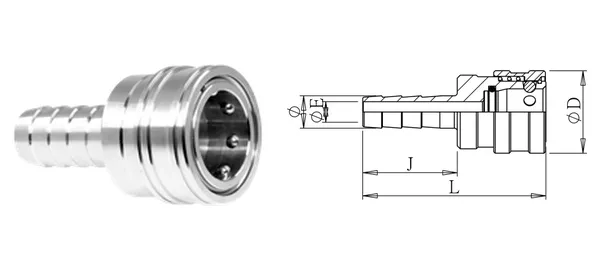

Produktfoto und Maßzeichnung (illustrativ). Maße in mm.

Schnellkupplungen · Durchgangs-Schnellkupplungen

Kupplungsdose mit Schlauchtülle (Durchgang)

Hose Socket (Straight Through)

DG-USH-001

Spezifikationen vorbehaltlich Bestätigung

Optionen
Bestellcode: DG-USH-001
Anfrageliste anzeigen →

Technische Daten

Artikel-Nr.DG-USH-001
BezeichnungKupplungsdose mit Schlauchtülle (Durchgang)
SerienDurchgangs-Schnellkupplungen
Schlauch-ID (mm)3/4"
ØE (mm)15
ØD (mm)44
Ø (mm)21
J (mm)48
L (mm)90
Gewindeart— (Schlauchtülle)
WerkstoffSUS304 (Standard) / Messing; Dichtung NBR; SUS316 auf AnfrageSpezifikationen vorbehaltlich Bestätigung
Betriebsdruck3/4"~1": SUS 45 / Messing 30 kgf/cm²
BetriebstemperaturNBR -20℃~+80℃

Datenversion 2026-10-01. Spezifikationen vorbehaltlich Bestätigung.
