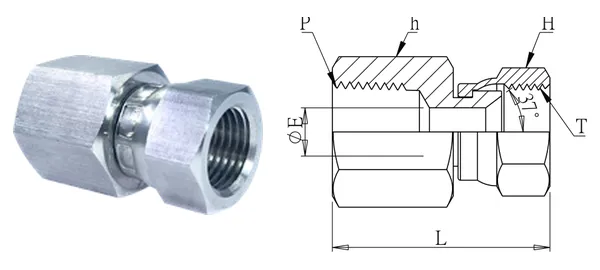

Produktfoto und Maßzeichnung (illustrativ). Maße in mm.
Gerade Verschraubung mit Drehmutter und Innengewinde (JIC 37°)
DG-WJF-001
Technische Daten
| Artikel-Nr. | DG-WJF-001 |
|---|---|
| Bezeichnung | Gerade Verschraubung mit Drehmutter und Innengewinde (JIC 37°) |
| Serien | Drehverschraubungen |
| Rohr-AD (mm) | 1/4" |
| Gewinde T (UN/UNF) | 7/16" x 20 |
| Gewinde P (PT) | 1/4" |
| ØE (mm) | 4.8 |
| L (mm) | 34.5 |
| SW H (mm) | 17 |
| SW h (mm) | 17 |
| Gewindeart | T: UN/UNF (JIC 37°); P: PT (Standard) / NPT (-N) |
| Werkstoff | SUS304 (Standard) / SUS316 (-316) |
| Betriebsdruck | 210 kgf/cm² |
| Betriebstemperatur | — |
Datenversion 2026-10-01. Spezifikationen vorbehaltlich Bestätigung.
