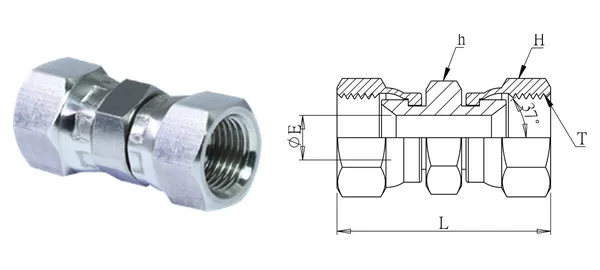

Produktfoto und Maßzeichnung (illustrativ). Maße in mm.
Verbindungsverschraubung mit Drehmutter (JIC 37°)
DG-WJU-002
Technische Daten
| Artikel-Nr. | DG-WJU-002 |
|---|---|
| Bezeichnung | Verbindungsverschraubung mit Drehmutter (JIC 37°) |
| Serien | Drehverschraubungen |
| Rohr-AD (mm) | 3/8" |
| Gewinde T (UN/UNF) | 9/16" x 18 |
| ØE (mm) | 7 |
| L (mm) | 43 |
| SW H (mm) | 19 |
| SW h (mm) | 17 |
| Gewindeart | T: UN/UNF (JIC 37°) |
| Werkstoff | SUS304 (Standard) / SUS316 (-316) |
| Betriebsdruck | 210 kgf/cm² |
| Betriebstemperatur | — |
Datenversion 2026-10-01. Spezifikationen vorbehaltlich Bestätigung.
