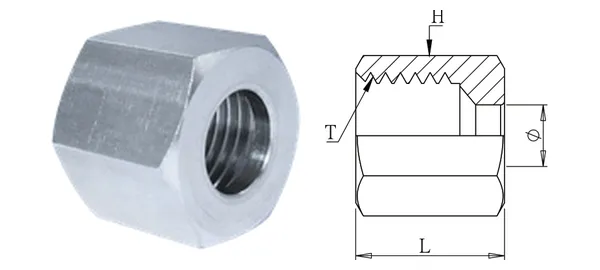

Foto y plano acotado (ilustrativos). Dimensiones en mm.
Tuerca (serie S)
DG-CNS-004
Especificaciones
| N.º de pieza | DG-CNS-004 |
|---|---|
| Descripción | Tuerca (serie S) |
| series | Racores de anillo cortante |
| DE del tubo (mm) | 12 |
| Rosca T (métrica) | M20 x P1.5 |
| L/L1 (mm) | 18 |
| Hex. H (mm) | 24 |
| Tipo de rosca | T: métrica M |
| Material | SUS304 (anillo SUS316) |
| Presión de trabajo | — |
| Temperatura de trabajo | — |
| Observaciones | Tuerca mecanizada de barra para mayor fatiga y durabilidad; sin cara convexa, fácil de distinguir de tuerca de compresión. |
Versión de datos 2026-10-01. Especificaciones sujetas a confirmación.
