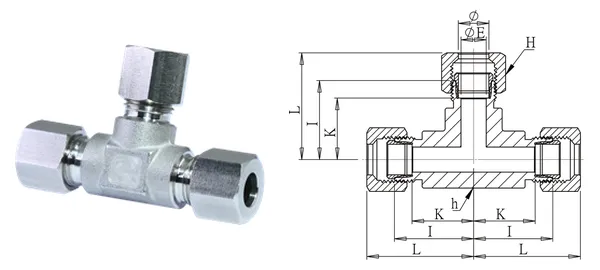

Foto y plano acotado (ilustrativos). Dimensiones en mm.
Te de unión (serie L)
DG-CTL-008
Especificaciones
| N.º de pieza | DG-CTL-008 |
|---|---|
| Descripción | Te de unión (serie L) |
| series | Racores de anillo cortante |
| DE del tubo (mm) | 28 |
| ØE (mm) | 24 |
| I (mm) | 42.5 |
| K (mm) | 35 |
| L/L1 (mm) | 58 |
| Hex. H (mm) | 41 |
| Hex. h (mm) | 37 |
| Tipo de rosca | — |
| Material | SUS304 (anillo SUS316) |
| Presión de trabajo | 100~250 kgf/cm² (serie L) |
| Temperatura de trabajo | — |
Versión de datos 2026-10-01. Especificaciones sujetas a confirmación.
