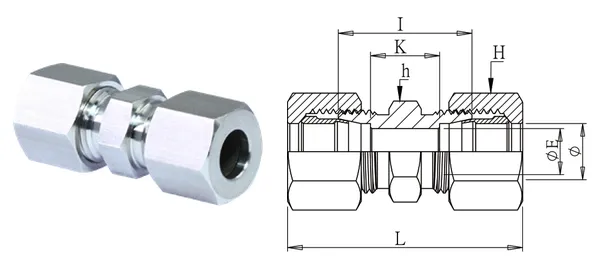

Foto y plano acotado (ilustrativos). Dimensiones en mm.
Unión (serie S)
DG-CUS-004
Especificaciones
| N.º de pieza | DG-CUS-004 |
|---|---|
| Descripción | Unión (serie S) |
| series | Racores de anillo cortante |
| DE del tubo (mm) | 12 |
| ØE (mm) | 8 |
| I (mm) | 32 |
| K (mm) | 17 |
| L/L1 (mm) | 55 |
| Hex. H (mm) | 24 |
| Hex. h (mm) | 22 |
| Tipo de rosca | — |
| Material | SUS304 (anillo SUS316) |
| Presión de trabajo | 250~400 kgf/cm² (serie S) |
| Temperatura de trabajo | — |
Versión de datos 2026-10-01. Especificaciones sujetas a confirmación.
