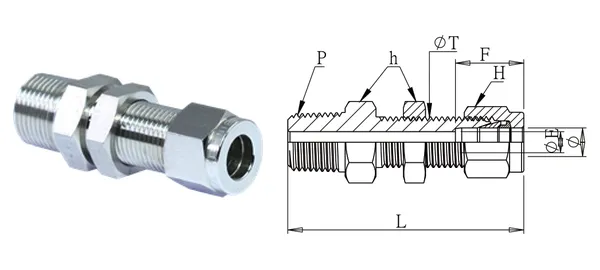

Foto y plano acotado (ilustrativos). Dimensiones en mm.
Conector pasamuros macho
DG-GBM-004
Especificaciones
| N.º de pieza | DG-GBM-004 |
|---|---|
| Descripción | Conector pasamuros macho |
| series | Racores para tubo |
| DE del tubo (mm) | 12 |
| Rosca P (PT) | 1/2" |
| Orificio del panel (mm) | 19.5 |
| ØE (mm) | 9.7 |
| F (mm) | 23 |
| L/L1 (mm) | 68 |
| Hex. H (mm) | 22 |
| Hex. h (mm) | 24 |
| Tipo de rosca | PT (estándar) / NPT (-N) |
| Material | SUS316 (según catálogo; código de pedido -316) |
| Presión de trabajo | 1/2"(12 mm) e inferior: 210 kgf/cm²; 3/4"(19 mm) e superior: 100 kgf/cm² |
| Temperatura de trabajo | — |
Versión de datos 2026-10-01. Especificaciones sujetas a confirmación.
